弊社はこのほど、日本に出願された摩擦撹拌接合技術について、特許分析ツール「Biz Cruncher」を用いて参入企業に関する調査結果をまとめ、レポートの販売を開始しました。
摩擦撹拌接合とは、先端に突起のある工具を回転させながら押しつけ、摩擦熱によって軟化した材料を塑性流動させることにより接合する技術で、鉄道、自動車等、幅広い分野で利用されています。本技術はイギリスのThe Welding Institute（TWI）が開発し、基本となる特許を世界各国で権利化しており、日本でも2件が権利化されています（うち1件は期間満了により権利失効）。本調査では摩擦撹拌接合技術の特許を集計し、各個別特許の注目度を得点化する「パテントスコア」をベースとして、特許の質と量から総合的に見た評価を行いました。
その結果、「総合力ランキング（注1）」では、1位 日本軽金属、2位 日立製作所、3位 BOEING（米）となりました。
【摩擦撹拌接合技術 特許総合力トップ5】（表1）
| 順位 | 企業名 | 総合力 (権利者スコア) |
有効特許件数 | 個別力 （最高スコア） |
|---|---|---|---|---|
| 日本軽金属 | 918.0 | 150 | 78.9 | |
| 日立製作所 | 580.1 | 95 | 76.5 | |
| THE BOEING 等 | 327.0 | 23 | 82.4 | |
| 川崎重工業 | 316.9 | 96 | 70.9 | |
| ＵＡＣＪ | 276.2 | 85 | 75.0 | |
図1：摩擦撹拌接合技術 競合状況
※1 BOEINGはBOEING NORTH AMERICAN INCもまとめて集計しています。
総合力1位の日本軽金属が保有する注目度の高い特許には、接合ツール形状や接合速度に関するものが多数挙げられます。同社単独で近年出願された審査請求済みの特許には、現在TWIとの共同保有に名義変更となっているものが複数件存在します。
図1において基本特許を保有しているTWIに着目すると、有効特許件数が少ないこともあり総合力は高くないものの、パテントスコア最高値で見ると評価の高い特許が存在していることが分かります。これは前述のTWIによる基本特許のうち、現在も権利が継続している1件の評価が反映された結果となります。
本分野における注力領域を探るため、特許分類の一つであるFターム（※2）を集計しました。図2は本分野におけるすべての出願を最上位階層のFタームで集計し、その時系列推移を示したグラフであり、図3は同じ階層のFタームを総合力上位企業で分解したグラフです。図2、図3ではいずれも「装置構成」、「接合条件」、「被接合部材」に出願が集中しており、特に「被接合部材」に関してその傾向が顕著となっています。加えて日本軽金属は「接合条件」の出願が、日立製作所は「前処理」の出願が多くみられます。

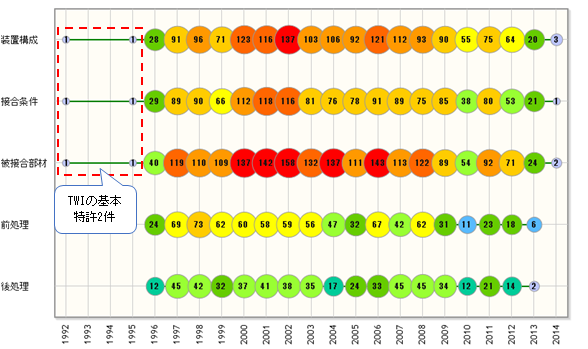

図2：摩擦撹拌接合技術 分類別の出願件数推移

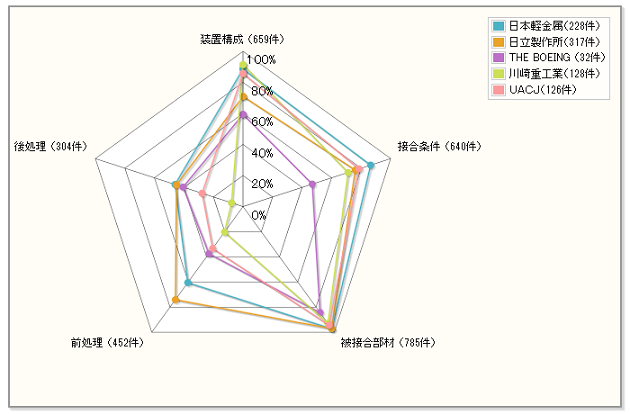

図3：総合力上位5社 注力領域（大分類）
次に、最も出願が集中している「被接合部材」の下位階層のFタームを集計し、各社の注力領域の推移を探りました（図4；円の大きさは件数に比例）。多くの技術分類で、日立製作所は90年代から2000年代中盤にかけて、日本軽金属は2000年代中盤以降に、多くの出願が見られます。その中で「差異、異厚」ではＵＡＣＪが、「スポット、点接合」では川崎重工業及びＵＡＣＪが、総合力上位の日本軽金属や日立製作所と比較して同等以上の出願を行っているという特徴があります。

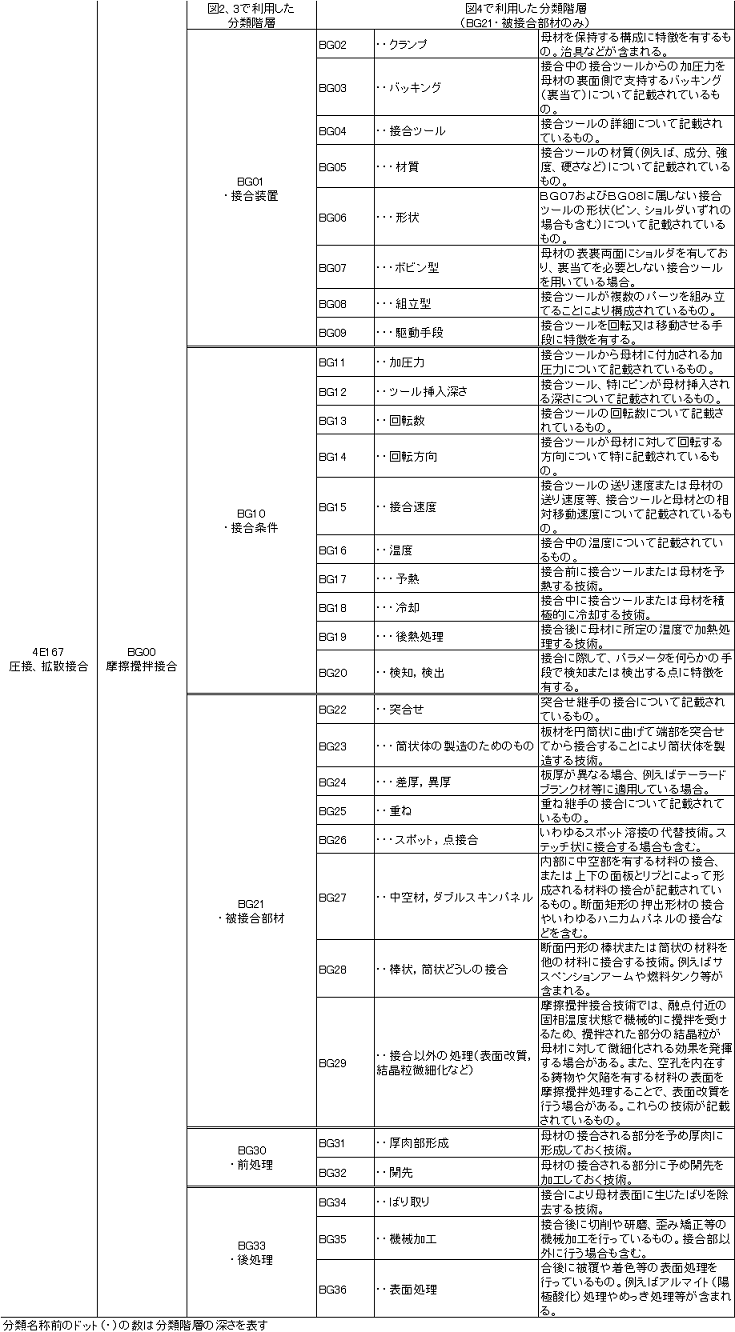

（※2 Fタームは4E167：圧接、拡散接合から摩擦撹拌接合に関する4E167 BGを使用。図2から図4のすべてでFタームは重複集計。使用したFタームの詳細についてはこちらをご覧ください）

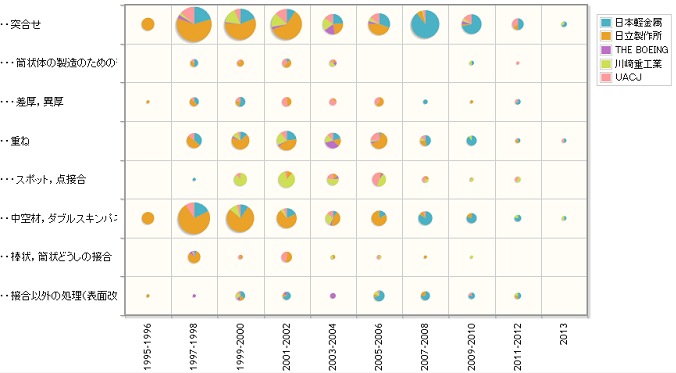

図4：総合力上位5社 注力領域（細分類）
本分析の詳細については、定型レポート「摩擦撹拌接合技術」にてご覧いただけます。
（注１）総合力の評価では、個別特許の注目度を得点化する、「パテントスコア」を企業や研究機関ごとに集計し、パテントスコアが50点以上のものを合算しています。50点以上のものだけを集計している理由は、パテントスコアが低くても特許件数が多いことによって総合力が上がってしまうことを防ぐためです。
定型レポート、ランキングデータの販売
定型レポート 『摩擦撹拌接合技術』
参入企業の技術力と成長性を取りまとめたレポートです。
| 内容 | 価格(税抜) | 納期 | ||
|---|---|---|---|---|
| 定型レポート | 10万円 | 5営業日 | ||
| 個別企業分析(※) （追加オプション） |
1~3社まで （社数に関わらず同一価格） |
＋20万円 | ＋5営業日 | |
| 4社目以降、 1社あたり |
＋7万円 | ＋1営業日 | ||
（注）レポートは弊社データベースにおける最新の収録範囲に基づき作成いたします。
そのため、ご注文のタイミングによっては上記ランキングと順位、値が異なる可能性があります。
【納品形態】
レポートのPDF、公報リストを収録したエクセルファイルをメールで御納品。
レポート冊子やデータ一式を収録したCD-Rでの御納品をご希望の場合にはご相談ください。
レポートについてはこちらのページをご覧ください。
特許総合力ランキングデータ 『摩擦撹拌接合技術』
パテントスコアを用いた総合力評価や出願件数などに基づく各種ランキングデータのご提供です。
【収録データ】
・特許総合力ランキング 上位30社リスト
・有効特許件数ランキング 上位30社リスト
・開発規模（出願件数）ランキング 上位30社リスト
・競合状況分析マップ (権利者スコアマップ)
・母集団の公報リスト
【納品形態】
上記データを収録したエクセルファイルをメールで御納品。
データ一式を収録したCD-Rでの御納品をご希望の場合にはご相談ください。
【価格】
50,000円（税抜）
